Lab-on-a-Chip-MFC · technisches Redesign-Dossier · Juli 2026

Redesign des Geräts · Review → Korrektur → Rendering

Eine Brennstoffzelle auf einem Chip, zerlegt und ehrlich gemacht.

Das Lab-on-a-Chip-Rendering der Startseite, durch ein technisches Review geschickt und so neu gebaut, dass es dem prüfenden Blick von Fachleuten der Bioelektrochemie standhält – drei Korrekturen auf Blocker-Niveau, eine ehrliche Reaktion und das wiederhergestellte Volumen –, ohne die Ästhetik aufzugeben. Der Explosionsaufbau unten ist der echte Schichtsatz.

Gerät
Membranlose µMFC
Reaktion
Substrat → CO₂ + e⁻
Leistung
µW–mW · geerntet
Stack
L1→L6 + optionale PEM

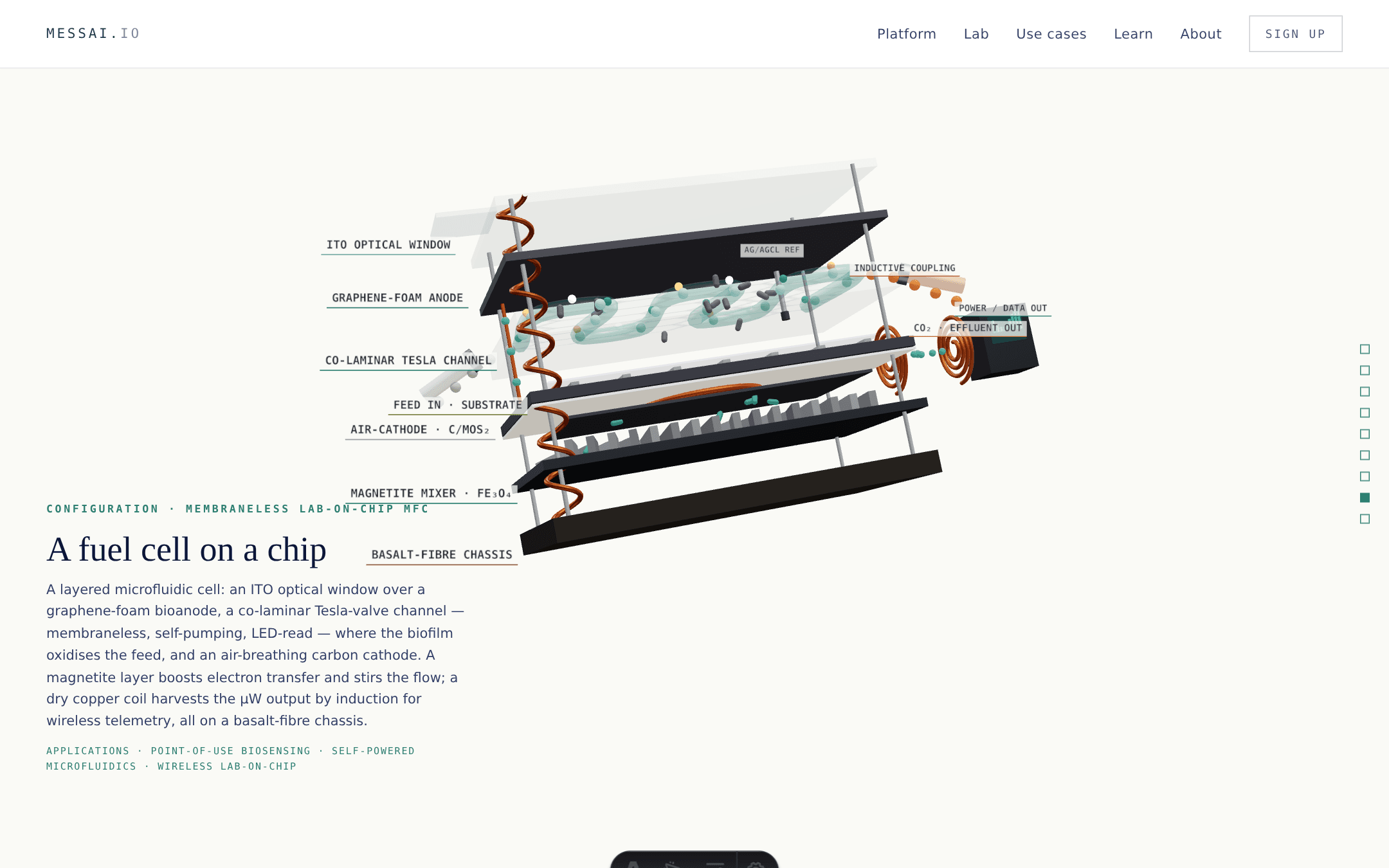

Genau das, was auf der apps/site-Startseite ausgeliefert wird – die echte R3F-Bühne, headless gerendert. Alles darunter ist eine statische Aufschlüsselung desselben Geräts, damit Sie es ohne Deployment prüfen können.

Gerenderte Explosionsansicht der korrigierten mikrobiellen Lab-on-a-Chip-Brennstoffzelle auf der MESSAI-Startseite
apps/site · 3D-Tour der Startseite · Station 7/9

Jede Schicht ist aus dem echten Materialsatz des Geräts gezeichnet. Die Tabelle läuft von der Deckschicht (L1) bis zum Chassis (L6); die PEM ist der optionale Separator zwischen L3 und L4 und fehlt im membranlosen Hauptmodus.

L1 · Optisches ITO-FensterITO (In₂O₃:Sn)L2 · Bioanode aus GraphenschaumGraphenschaum · rGOL3 · Kolaminarer Tesla-KanalBiofilm · Agar · PDMS-KanalPEM · optionalKomposit-PEM (Nafion-Klasse)L4 · Luftatmende KohlenstoffkathodeKohlenstoff · MoS₂ · Edelstahl · PTFEL5 · Magnetit-Mischer (Fe₃O₄)Magnetit (Fe₃O₄) · weichmagnetische RippenL6 · Chassis aus BasaltfaserBasaltfaser-Verbundwerkstoff · FerritZulauf · Substrat ▸e⁻ Anode ▸▸ CO₂ · Ablauf▸ µW-Telemetrie
Der Stapel im membranlosen Standardmodus: Substrat speist den kolaminaren Kanal, die Graphenschaum-Bioanode sammelt Elektronen, CO₂ und Ablauf treten aus, und die trockene Kupferspule unter der Luftkathode nimmt Telemetrie im µW-Bereich auf. Die PEM ist gestrichelt gezeichnet, weil sie ein optionaler Separator ist und nicht Teil des Hauptmodus.
SchichtKomponenteMaterialMerkmalFunktionWarum
L1 / 6 · DeckschichtOptisches ITO-FensterITO (In₂O₃:Sn)Transparenter Leiter · optischer ZugangFenster · Strompfad · AuslesungEin Deckel aus transparentem leitfähigem Oxid, der die Zelle verschließt, Strom führt und Licht für Mikroskopie und optische Auslesung hereinlässt – die glaubwürdige Lesart der alten „Perowskit“-Abdeckung.
L2 / 6 · LeiterBioanode aus GraphenschaumGraphenschaum · rGOWabengitter · BiofilmgerüstStromableiter der BioanodeEine 3D-Lage aus Graphenschaum / rGO ist die stromableitende Haut, auf der der elektroaktive Biofilm wächst – riesige leitfähige Oberfläche, anders als hydrophobes flaches Graphen.
L3 / 6 · BioreaktorKolaminarer Tesla-KanalBiofilm · Agar · PDMS-KanalMembranlos kolaminar · Tesla-Selbstpumpe · LED-AuslesungBiokatalyse · Gleichrichtung · SensorikDas lebendige Herz, membranlos betrieben: Zwei parallel fließende Ströme bleiben durch laminare Strömung getrennt, ein Tesla-Ventil richtet entstehendes Gas zu einer netto selbstpumpenden Strömung gleich, und LEDs lesen die Zelle optisch aus.
optional · zwischen L3–L4Komposit-PEM (optional)Komposit-PEM (Nafion-Klasse)Zuschaltbar · ProtonentransportOptionale TrennungSetzen Sie diese Protonenaustauschmembran ein, um eine getrennte Zelle zu betreiben; lassen Sie sie weg, um membranlos mit den kolaminaren Strömen zu arbeiten. Dieser Schalter macht die Folie vielseitig einsetzbar.
L4 / 6 · ElektrodeLuftatmende KohlenstoffkathodeKohlenstoff · MoS₂ · Edelstahl · PTFEORR · metallischer Ableiter · trockene Cu-SpuleSauerstoffreduktion · StrompfadEine luftatmende Kohlenstoffkathode übernimmt die Sauerstoffreduktion; ein Stromableiter aus Edelstahl (Finger + Sammelschiene) ist der metallische Strompfad, und eine TROCKENE Kupferspule liegt darunter für die Induktion. Kein benetztes Kupfer – Cu wirkt antimikrobiell und korrodiert.
L5 / 6 · TransportMagnetit-Mischer (Fe₃O₄)Magnetit (Fe₃O₄) · weichmagnetische RippenFischgrät-Mikromischer · EET-VerstärkungStofftransport · ElektronentransferEine Magnetitschicht verstärkt den extrazellulären Elektronentransfer und trägt einen versetzten Fischgrät-Mikromischer, der den kolaminaren Zulauf faltet, um Diffusionsgrenzen zu überwinden. Ersetzt den unphysikalischen „magnetischen Kühlkörper“.
L6 / 6 · ChassisChassis aus BasaltfaserBasaltfaser-Verbundwerkstoff · FerritNachhaltiges Trägermaterial · Ferrit-RückschlussChassis · magnetischer Rückschluss · StromabnahmeEin Basaltfaser-Verbundwerkstoff ist die inerte, günstige, nachhaltige Tragstruktur; eine dünne Ferritplatte gibt der Pickup-Spule einen echten magnetischen Rückschluss, und Randpads führen den Strom vom Chip ab.

Das Original sah großartig aus, vermischte aber drei Betriebsmodi und enthielt zwei harte Materialfehler. Jeder wurde über die Geometrie behoben, nicht durch Aufgabe der Ästhetik.

Blocker · Materialien
Kupferspulen-Kathode→Luftkathode + trockene Cu-Spule

Blankes Kupfer in einer benetzten Zelle wirkt antimikrobiell und korrodiert; dabei geht Cu²⁺ in Lösung und vergiftet den Biofilm. Kupfer ist jetzt nur noch die trockene, gekapselte Pickup-Spule – die benetzte Kathode ist luftatmender Kohlenstoff.

Blocker · Physik
Magnetischer Kühlkörper→Magnetit-Mikromischer (Fe₃O₄)

Ein µW-Chip nahe Umgebungstemperatur hat keine Wärmelast, und Magnetismus ≠ Kühlung. Umgewidmet für eine echte Funktion: eine Fe₃O₄-Schicht, die den Elektronentransfer verstärkt und einen versetzten Fischgrät-Mischer trägt.

Korrektur · Materialien
Paramagnetischer Basalt→Chassis aus Basaltfaser

„Magnetischer Basalt“ ist kein echtes Funktionsmaterial. Beibehalten als nachhaltige Tragstruktur (Basaltfaser-Verbundwerkstoff); der magnetische Rückschluss ist eine richtige Ferrit-Rückplatte.

Korrektur · Richtigkeit
CO₂ · H⁺ hinein→Substrat hinein → CO₂ hinaus

Eine MFC emittiert CO₂ aus der anodischen Oxidation – sie wird nicht mit CO₂ gespeist (das wäre Elektrosynthese, die Strom verbraucht). Der Zulauf ist jetzt organisches Substrat; CO₂ und Ablauf verlassen die Zelle.

Korrektur · Stabilität
Perowskit · ITO→Optisches ITO-Fenster

Ein Halogenid-Perowskit aus der Photovoltaik ist bleihaltig und zersetzt sich binnen Stunden in einer nassen, salzigen, biologischen Zelle. Neu gedeutet als das, was die Schicht glaubwürdig ist: ein Fenster aus transparentem leitfähigem Oxid.

Korrektur · Materialien
Graphen · TMDs (Anode)→Anode aus Graphenschaum

Unmodifiziertes 2D-Graphen wird kaum besiedelt; der eigentliche Leistungsträger ist 3D-Schaum/-Aerogel. Und MoS₂/TMDs sind Kathodenkatalysatoren – sie sind nach L4 umgezogen, wo sie hingehören.

Der erste Stringenz-Durchgang hat die Mitte des Stapels abgeflacht – die glänzende Kupferplatte wurde zu mattem Kohlenstoff, hohe Rippen wurden zu kurzen Noppen. Das Volumen kam über stringente Geometrie zurück, nicht durch Zurücksetzen.

Wo die Tiefenwirkung jetzt entsteht

  • Versetzter Fischgrät-Mikromischer — der kanonische passive µMischer: metallische Chevrons, deren Händigkeit alle paar Zellen wechselt. Starkes Relief und kräftige Schatten, und neuartiger als die Rippen, die er ersetzt hat.
  • Stromableiter aus Edelstahl — Finger + Sammelschiene über der Kohlenstoffkathode: metallisch, lichtfangend, der echte Strompfad – kein benetztes Kupfer.
  • Dickere Platten — Anode, Kathode, Magnetit und Chassis haben mehr Körper bekommen, damit der Explosionsaufbau wieder massiv wirkt.

Für die Glaubwürdigkeit ergänzt

  • Ag/AgCl-Referenzelektrode — auf dem Chip, für den Dreielektrodenbetrieb: löst Anoden- und Kathodenpotenzial unabhängig voneinander auf. Fehlt sie, verrät das, dass ein Design keine echte Elektrochemie ist.
  • Membranlos kolaminar — als Hauptmodus in den Vordergrund gestellt (zwei parallel fließende Ströme, keine Membran); die PEM ist der optionale Separator, im Stapel oben gestrichelt gezeichnet.

Vertretbare Erweiterungen, falls die Bühne je ausgebaut wird – festgehalten im Dokument zur Designbegründung im Repository.

  • Interdigitiertes Mikroelektroden-Array — Bioanode im Generator-Kollektor-Betrieb, der übliche Ansatz der Mikrofertigung in diesem Maßstab.
  • Integrierte O₂-/pH-Mikrosensoren — schließt den Biosensorik-Kreis und gibt den LEDs eine echte Aufgabe in der optischen Auslesung.
  • Superkondensator + Kaltstart-PMIC → Burst-Telemetrie — der ehrliche Weg zum energieautarken Knoten; eine kontinuierliche Abgabe im µW-Bereich ist verlustdominiert.
  • Optogenetische LED-Steuerung — werden gentechnisch veränderte Phototrophe eingesetzt, können die LEDs Genexpression steuern, nicht nur auslesen.
apps/site/src/react/systems/configurations.tsxdas MicrofluidicChip-Modell – neu gebaut
apps/site/src/react/MesMorphStage.tsxBühnenbeschriftung – ehrlich gemacht
apps/site/src/react/systems/lab-on-chip-design.mdneu · Gerätebegründung + Leitplanken
apps/site/src/react/systems/README.mdneu · Konventionen der 3D-Ästhetik

Branch claude/website-redesign-owkin-wlui0r · PR #662 · Commits c1126922 (Stringenz) + c5305509 (Volumen). Diese Seite ist ein statisches Abbild dieser Arbeit – das Stapeldiagramm und die Schichttabelle oben sind eine Nachbildung des interaktiven Explorers aus dem Artefakt, die Tafel ganz oben ist das tatsächliche Rendering.
